床下・設備点検走行ロボット

人の出入りが難しい狭い場所や危険な場所などに人の代わりに安全かつ確実に進入し、すみずみまで調査することができるロボットです。当社が開発したクローラベルトは建設機械用部品の履板・履帯の技術を駆使し、ほかの移動機構を持つロボットに比べ瓦礫などの不整地での走破性が高いものとなっています。
なお、LED付きハイスペックカメラにより床下や設備内部を細かくチェックすることが可能です。

特徴

  1. 世界最小クラス。狭く入りにくい場所へスムーズに入り込む!
  2. 高精度カメラ搭載。全方位死角なし!見落としがちな欠陥や不具合箇所も調査できる!
  3. カビ、埃、湿気、有毒ガスなど人体に悪影響を及ぼす環境下でも迅速に調査できる!
  4. ラクラク遠隔操作で、パソコン上で調査状況が丸わかり!点検結果をデータとして保存できるから報告書や参考資料に活用できる!
  5. 充実のオプション品でカスタマイズが可能なので、利用環境によって必要な機能を実装できる!

製品紹介

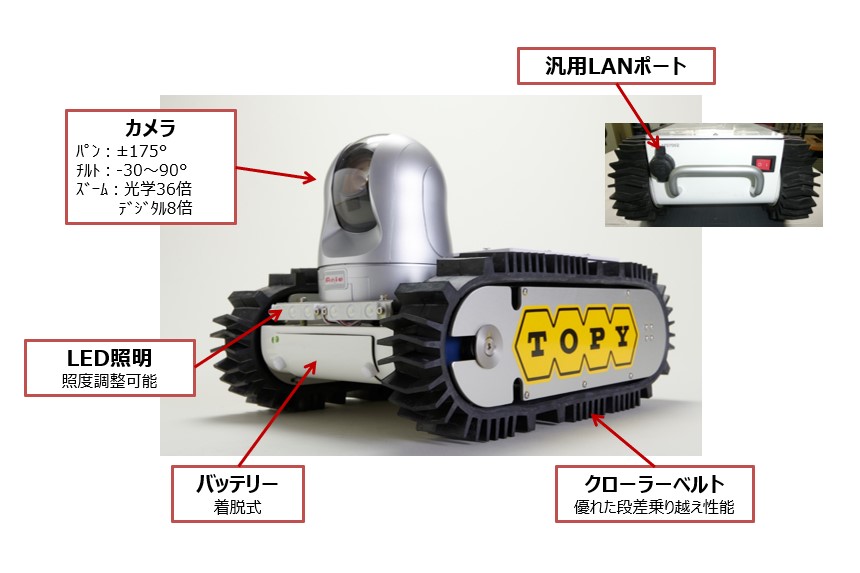

床下・設備点検走行ロボットAnie® Ⅱ S-90

あのAnie®が基本性能をそのままに、さらにお求めやすくなりました!!

標準セット内容および仕様

本体

外寸:全長403㎜×全幅230㎜×全高220㎜
重量:9.0㎏(バッテリ搭載時)
走行速度:0.1~1.2km/h(3段階に変速可能)
防塵・防水性能IP54レベル   ※当社実測値

カメラ

光学ズーム:21倍
デジタルズーム:2倍
画角:最大51°
パン( 水平可動) :350°(±175°)
チルト( 垂直可動) :-10°~90°
高輝度LED照明付き(照度可変可能)

照明

2m離れていても壁面の亀裂などを識別可能な高輝度LEDを標準装備

バッテリー

連続稼働時間:1時間
充電時間:~3時間    ※当社測定条件での値

耐環境性能

埃や土、水などに対して実用上問題のないIP54レベルの防水・防塵性能

パソコン

画面:10.1inchi液晶(1024×576)
搭載OS:Windows7

※Windowsは米国Microsoft Corporationの米国及びその他の国における登録商標です。

AnieⅡ®(エニーⅡ)の全て

▼光学21倍、デジタル2倍の可動式カメラで全方位死角なし!

パン(水平可動)350度・チルト(垂直可動)90度の可動式カメラが全方位を撮影。さらに光学21倍・デジタル2倍のズー ム機能により2m離れた位置から0.1mmの亀裂を判別可能!



▼高輝度LED照明塔載

照度可変可能な高輝度LED照明で暗い場所も明るく照らす。オプションで赤外線照射機能もあります。



▼周囲の状況を検地する障害物センサー

地面より約150mmの高さで周囲240度の障害物を検知します。



▼無線LANによる遠隔操作はジョイスティックで簡単(イメージ①)

無線到達距離は見通し約30m。手元を見ないで操作ができるゲーム機感覚のコントローラです。



▼自社開発バッテリー搭載(イメージ②)

高品質な国産セルを使用し、Anie® Ⅱをよりパワフルに稼働。安心の初期動作保証付き。



▼段差乗り越え性能を追求した特殊クローラー

クローラー半径の1.3倍の段差を乗り越えるハイトラクションクローラーが、従来の限界を破る乗り越え性能を発揮します。





点検箇所の状況が手にとるようにわかるコントロール画面

▼床下状況をリアルタイムに映し出すカメラ映像を表示

カメラの動きに合わせて点検箇所の映像をリアルタイムに表示します。カメラ映像のほかコントロール画面全体も記録できるため、情報の共有化、報告書の作成も容易です。タッチパネル式パソコンを使用の場合には、ワンタッチで見たいところへカメラが移動します。



オプション機能を低価格でご提供

オプションの組み合わせは、自在です。利用目的に合わせ、 Anie® Ⅱに装備できます!

■走行アシストベルト

Φ37以上の配管の上もラクラク走行可能です。



■障害物検知機能

障害物センサーにソフトウェアを組み込んであり、障害物ミリ単位で探知します。
